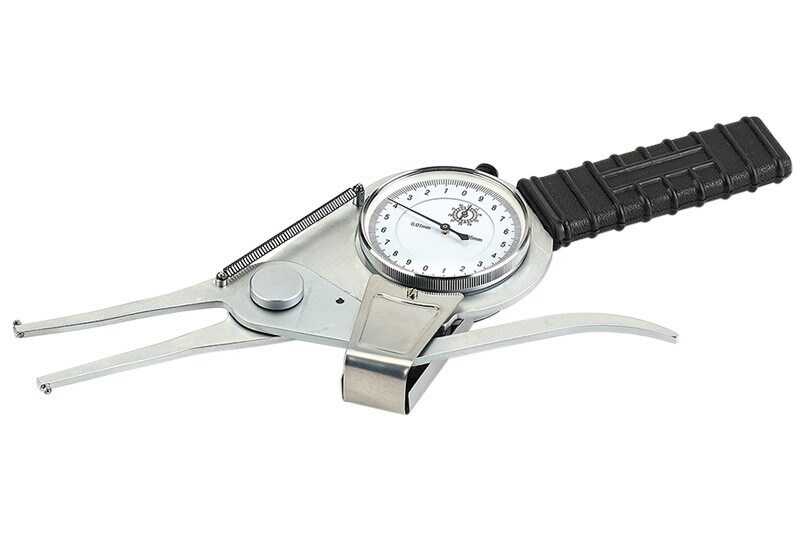

İç Çap Komparatörü 55-75 mm

Özel tahta kutu içerisindedir

Komparatörlerde Ölçme Aralığı

Komparatörlerde ölçü milinin maksimum hareket edebilme kapasitesine ölçme aralığı denir. Ölçme aralığı azaldıkça aletin toplam ölçü okuma hatası da azalır. Örneğin, (0-5) mm olan bir komparatörde ibrenin bir devrinde 0,002 mm hata varsa, toplam hata varsa, toplam hata miktarı 0,002×5=0,01 mm olacaktır. Bu da ölçme aralığı artan komparatörün toplam hata miktarının arttığını göstermektedir.

Kadranlı(Analog) Komparatörler ve Yapısı

Sıkça kullanılan komparatörlerden birisi kadranlı komparatörlerdir. Bu komparatörler, alt tarafta gösterildiği gibi bir saat kısmı ile bir ayaktan meydana gelmektedir. Ölçü saatlerindeki hareket iletimi, dişli çarklar yardımıyla mekanik olarak yapılmaktadır. Ölçü mili ucuna kramayer düz dişli açılmıştır. Ölçme aralığı içerisinde hareket eden ölçü mili, dişliler yardımıyla hareketi ibreye iletir. İbrenin ucu bölmeli bir kadran üzerinde döndüğünden, kadran üzerinde okuma yapılabilmektedir. Saat içindeki bir yay, ölçme ucunu daima ölçülen yüzeye doğru 0,2-0,5 N arasında sabit bir kuvvetle çeker. Bu şekilde ölçme hem sabit bir basınçla yapılmış hem de hareketin iletimindeki hataya neden olabilecek boşluklar engellenmiştir.

 Dijital Komparatörler ve Yapısı

Bu komparatörler elektronik sistemli olup ibreli veya dijital göstergelidir.0,0001mm hassasiyete sahiptirler. Komparatörün çalışma yöntemi, elektrik akımının uzunluk ölçüsü birimine dönüştürülmesi temeline dayanır. Aygıtın yoklayıcı ucu işin yüzeyindeki ölçü hatalarına göre hareket edince, iç kısımdaki demir çekirdek, indüksiyon bobininin içerisinde kayar. Böylece alternatif akımlı indüksiyon gerilim değişimi oluşur. Bu değişim yükseltilerek doğru akıma çevrilir ve uzunluk birimi cinsinden okunur.

Komparatörlerin Sanayii Alanında Kullanımı

Seri imalatı yapılan parçaların tolerans sınırları içerisinde kalıp kalmadıkları kontrol edilebilmektedir. Cismin nominal boyuna göre, komparatör uygun bir mastar ile ayarlanıp sıfırlandıktan sonra alt ve üst toleransları, kadran üzerindeki sınır tolerans işaretleri oynatılarak işaretlenir. Kontrol edilecek parçalar komparatör altına yerleştirildiğinde işaretlenen sınırlar içerisinde kalıp kalmadığı kolayca gözlenebilir.

Torna fener mili ile gezer punta ekseninin aynı doğrultuda olup olmadığının kontrolu de komparatörle yapılır. önce, tam silindirik bir malafa tornada iki punta arasına alınır. Komparatörün ucu malafaya bastırılır ve ibre sıfıra ayarlanır. Tornanın arabası ile hareket ettirilen komparatörün yoklayıcı ucu, kontrol malafası üzerinde giderken, ibre oynamaz ise tezgah ekseninde demektir. İbre saparsa gezer puntanın ekseni, sapma ölçüsü kadar kaymıştır.

Komparatörler ile Çalışma Şartları

• Ölçme uçlarına hiçbir surette ince yağ veya gres yağı değdirilmemelidir.
• Komparatörlerde, sadece içeri hareketli ölçü pimi ile ölçüm yapılıyorsa, ölçü değeri geri dönüş aralığından sakınılmalıdır.
• Silindiriklik ve salgı kontrol işlemleri için sadece çok küçük ölçme aralığı olan ölçü aletleri kullanılmalıdır.
